Restauración de las bóvedas del Congreso de los Diputados

Recuperación de los paramentos que forman las bóvedas del Congreso de los Diputados

A través del procedimiento de recuperación fábrica de ladrillo se ha procedido a actuar en las Bóvedas del Congreso de los Diputados.

Contrata principal Dragados

En verano de 2018 se comienzan las obras de recuperación de los paramentos que forman las bóvedas del Congreso de los Diputados (Madrid).

Bóvedas del Congreso de los Diputados.

Las bóvedas del centro habían sido objeto de una restauración anterior, por lo que nos encontramos con gran variedad de ladrillos de distinta procedencia y aspecto. Lo mismo pasa con el llagueado del ladrillo, en algunas zonas existía el llagueado original a base de cemento y cal, con consistencias diversas dependiendo de su conservación, mientras que en otras zonas existía un llagueado de cemento de muy alta resistencia.

Esta variedad de paramentos hace que los procedimientos varíen según las zonas a tratar.

Aparte de la restauración, el proyecto de rehabilitación de los sótanos implica demoler muchos tabiques que se habían ejecutado en los últimos años desvirtuando la configuración original. Ha habido que restaurar arcos que se habían destruido para el paso de instalaciones y abrir antiguas arcadas que habían sido cegadas.

También ha sido necesario abrir huecos en algunas zonas nuevas para cumplir con la normativa y adecuar los espacios a los nuevos usos.

Rehabilitación y Tratamientos SL, como subcontrata de Dragados, ha procedido a ejecutar toda la intervención de las Bóvedas del Congreso de los Diputados en fábricas de ladrillo, tanto para su restauración, como para la reposición de ladrillos, cegado de huecos, reconstrucción de arcos y consolidación de las fábricas.

Para los trabajos de restauración se han empleado los siguientes materiales:

  • Ladrillo manual de tejar: Se ha empleado un ladrillo realizado a mano en un taller tradicional de la Comunidad de Madrid, siguiendo las técnicas antiguas. Es un ladrillo muy utilizado en el centro de Madrid en fachadas de edificios emblemáticos como los Cuarteles del Conde Duque y en miles de bóvedas como las situadas bajo la plaza Mayor.
  • Mortero mixto de cemento y cal: Se ha utilizado un mortero mixto a base de cal aérea, cemento gris y áridos de sílice seleccionados. De esta forma obtenemos un mortero con una resistencia compatible con la resistencia de los ladrillos, que permite muros con alta transpirabilidad, buena resistencia a la humedad y cuyo contenido en sales es muy reducido.
  • Consolidante a base de silicato de etilo: Este producto, ampliamente utilizado en la restauración de Monumentos y B.I.C. Permite el aumento de resistencias del ladrillo y el mortero del llagueado sin reducir apenas la permeabilidad al vapor de agua.
  • Pátina mineral: Para igualar algunos ladrillos de las Bóvedas del Congreso de los Diputados de anteriores intervenciones que no quedaban integrados en el conjunto se ha empleado pátina mineral a base de pigmentos minerales y silicato de potasio, que entona la base sin crear película superficial.

Los procedimientos realizados en las Bóvedas del Congreso de los Diputados han sido los siguientes:

  • Picado y retacado de ladrillos

En primer lugar se procede a picar los revestimientos existentes para descubrir la fábrica de ladrillo de los muros.

Rehabilitacion Bóvedas del Congreso de los Diputados

Posteriormente se procede a “vaciar” los ladrillos que se encuentren en mal estado dejando el hueco preparado para su posterior retacado con ladrillo de tejar.

Bóvedas del Congreso de los Diputados
Bóvedas del Congreso de los Diputados
  • Fresado del ladrillo

Se procede a fresar la superficie de la fábrica mediante fresadora frontal para retirar los primeros 2 o 3 milímetros del ladrillo y la junta y sacar a la superficie un material que se encuentre en mejor estado.

Posteriormente se comprobará el estado de las llagas. Las zonas en las que el mortero se encuentre deteriorado se cepillaran para que presenten un rehundido de unos 10mm. En estas zonas se procederá a realizar un llagueado con mortero mixto de cemento y cal con árido fino seleccionado.

Si hay zonas en las que el mortero se encuentre enrasado y presente una consistencia adecuada se mantendrá la llaga original.

  • Fresado de juntas sanas

Como hemos dicho anteriormente existían zonas de ladrillo nuevo, aportado hace unos 10 años, y cuyo llagueado se encontraba completamente enrasado esta ejecutado con mortero de cemento de alta resistencia. Para igualar su aspecto con el resto de las fábricas se procedió a fresar las llagas para que queden ligeramente rehundidas.

Esto se ejecuta con una multivarillas neumática.



IMG 20191122 085032 1200
Rehabilitacion Bóvedas del Congreso de los Diputados
  • Limpieza manual del ladrillo

En este caso, la limpieza de las Bóvedas del Congreso de los Diputados se tiene que ejecutar de forma manual ya que no se pueden utilizar máquinas hidrolimpiadoras al tratarse de una zona interior. Se utilizan pulverizadores manuales y se cepillan los paramentos con cepillos de cerdas naturales.

  • Consolidación

Se procede a aplicar un consolidante a base de silicato de etilo en varias manos, hasta obtener 1,5 kg/m2 de rendimiento. De esta forma se consolida la fábrica de ladrillo aumentando su resistencia y durabilidad.

  • Patinado de zonas puntuales

En este caso se ha procedido a patinar algunas zonas de ladrillos ya que algunas de las fábricas existentes habían sido objeto de antiguas restauraciones con ladrillos que estéticamente dejaban mucho que desear, aunque eran resistentes.

Para el patinado se han empleado tres pátinas en tonos diferentes para alternarlos y evitar que se apreciaran excesivamente las zonas tratadas.



Restauración Bóvedas del Congreso de los Diputados
Restauración Bóvedas del Congreso de los Diputados

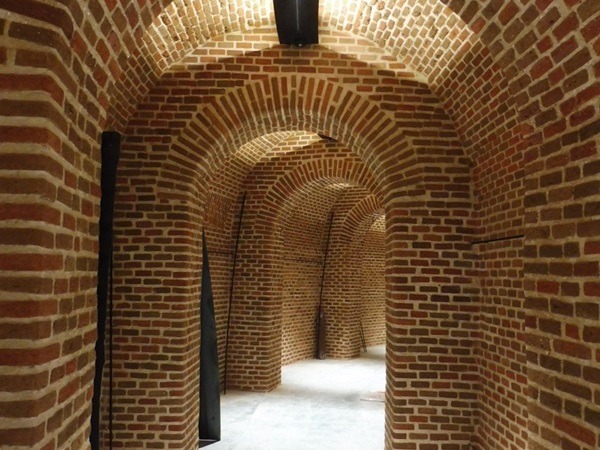

El resultado final son unas fábricas renovadas y consolidadas que cumplen con su función estructural pero permiten habilitar el espacio para el uso público.

Restauración Bóvedas del Congreso de los Diputados

En otras áreas de los sótanos de las Bóvedas del Congreso de los Diputados, debido al mal estado de los paramentos se ha optado por revestir la totalidad de los paramentos. En estas zonas ReTra ha procedido a reconstruir las bóvedas y arcos antes el tendido de yeso.

En otras zonas puntuales de las Bóvedas del Congreso de los Diputados se han tratado sillares de granito para realizar remates junto a ventanas.

Miguel Ortega

Arquitecto Técnico
